오일씰(리데나)

▶ 개요

오일 씰 또는 샤프트씰은 회전용으로만 사용하며 외부로부터 침투되는 먼지,오염물질등을 내부에 있는 오일, 구리스 및 윤활제와 접촉하지 못하도록 하는 역할을 한다.

▶ 특징

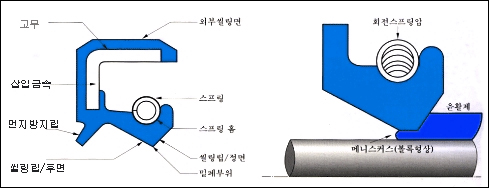

씰링 부위와 샤프트 사이의 접촉면은 매우 중요하다. 오일씰은 샤프트 치수보다 오일씰의 내경을 약간 작게하여 예비부하를 주어 밀폐효과를 나타내는 것이다. 스프링은 일정하게 압력을 가하여 밀폐부위를 누르며 샤프트에 대한 회전력을 유지시킨다. 이때 샤프트와 오일씰 사이에 얇은 유막이 형성되며 유막의 두께는 누유를 방지할 수 있는 1~3㎛ 이어야 한다. 형성된 유막은 볼록한 메니스커스를 이루며 메니스커스는 외부공기와 내부 유체사이의 상호역할을 한다. 볼록한 메니스커스가 깨지면 누유가 발생되며 원인은 샤프트가 씰을 통로를 따라 긁힘 현상이 발생하면서 문제가 일어난다.

▶ 장점
1. 외부의 오염원과 내부 사이를 간단히 밀폐시킨다.
2. 가공이 쉽고 조립이 용이하며 보수가 쉽다.
3. 일반적인 회전용으로 선정이 간단하고 수명이 길다.
4. 밀폐력이 좋아 효율성이 뛰어나다.
5. 규격이 다양하여 원하는 치수로 설계가 가능하다.

TYPE	규 격	TYPE	규 격
TC	6 X 16 X 5	TC	15 X 35 X 7
	7 X 18 X 7		15 X 35 X 8
	8 X 15 X 5		15 X 42 X 7
	8 X 16 X 5.5		15.8 X 25.4 X 6.5
	8 X 18 X 7		16 X 24 X 6
SC	8 X 18 X 7		16 X 25 X 6
TC	8 X 20 X 7		16 X 26 X 7
	8 X 22 X 7		16 X 28 X 7
	9 X 17 X 6		16 X 30 X 7
	10 X 19 X 7		16 X 32 X 8
	10 X 20 X 7		16 X 40 X 7
	10 X 22 X 7		17 X 28 X 6
	10 X 25 X 7		17 X 28 X 7
	10 X 26 X 7		17 X 30 X 7
	12 X 22 X 7		17 X 30 X 8
	12 X 24 X 7		17 X 32 X 6
	12 X 25 X 7		17 X 32 X 8
	12 X 26 X 7		17 X 35 X 8
	12 X 28 X 7		17 X 40 X 8
	12 X 30 X 8		18 X 30 X 8
	12 X 32 X 7		18 X 32 X 8
	12 X 32 X 8		18 X 35 X 8
	12.7 X 25.4 X 6.5		19 X 30 X 8
	13 X 25 X 7		19 X 32 X 8
	13 X 30 X 8		19 X 35 X 8
	14 X 24 X 7		19 X 38 X 8
	14 X 24.2 X 7		20 X 30 X 7
	14 X 25 X 7		20 X 30 X 8
	14 X 28 X 7		20 X 32 X 8
	15 X 24 X 7		20 X 35 X 7
	15 X 25 X 7		20 X 35 X 8
	15 X 26 X 7		20 X 36 X 7
	15 X 28 X 7		20 X 38 X 8
	15 X 30 X 7		20 X 40 X 8
	15 X 30 X 8		20 X 40 X10
	15 X 32 X 8		20 X 42 X 6
	15 X 35 X 6
